JVM 八股5 - 内存管理4 (对象内存布局)

codejavajvm八股约 1556 字大约 5 分钟

对象内存布局

对象的内存布局是由 Java 虚拟机规范定义的，但具体的实现细节各有不同，如 HotSpot 和 OpenJ9 就不一样

常用的 HotSpot 为例：

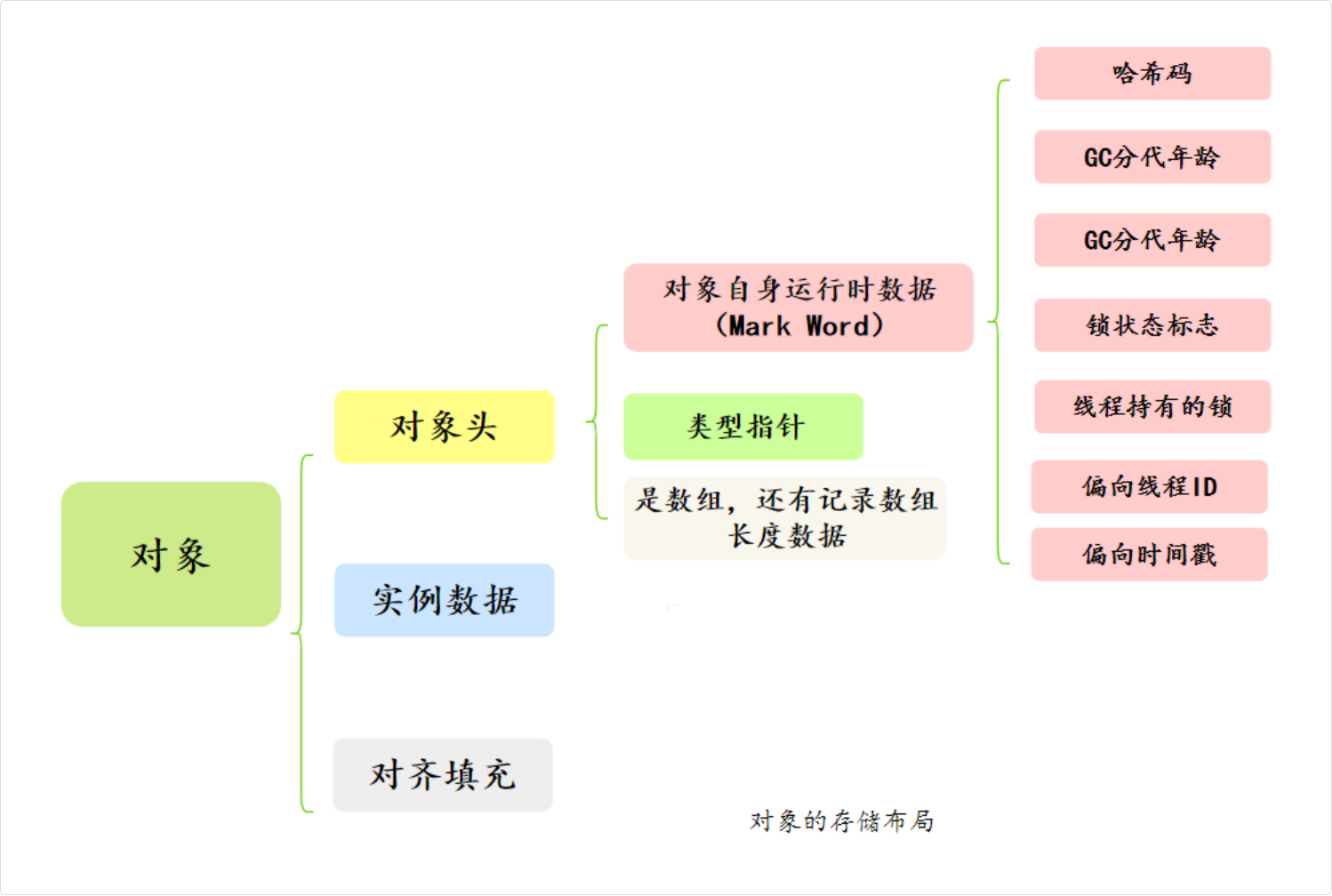

对象在内存中包括三部分：对象头、实例数据和对齐填充

对象头 (Mark World + 类型指针 (指向 Class 对象)) + 实例数据 + 对齐填充

对象头 (8字节 + 8字节 (压缩 4 字节)): 12字节 (指针压缩)

对齐填充必须是 8 的倍数 (64位)

alt text
alt text

对象头作用

对象头是对象存储在内存中的元信息，包含了Mark Word、类型指针等信息

Mark Word 存储了对象的运行时状态信息，包括锁、哈希值、GC 标记等。

在 64 位操作系统下占 8 个字节，32 位操作系统下占 4 个字节。

Mark Word 的大小等于一个机器字长

32 位系统是 4 字节，64 位系统是 8 字节。

类型指针指向对象所属类的元数据，也就是 Class 对象，用来支持多态、方法调用等功能。

除此之外，如果对象是数组类型，还会有一个额外的数组长度字段。占 4 个字节。

类型指针会被压缩吗

类型指针可能会被压缩，以节省内存空间。比如说在开启压缩指针的情况下占 4 个字节，否则占 8 个字节。

在 JDK 8 中，压缩指针默认是开启的

可以通过 java -XX:+PrintFlagsFinal -version | grep UseCompressedOops 命令来查看 JVM 是否开启了压缩指针

实例数据

实例数据是对象实际的字段值，也就是成员变量的值，按照字段在类中声明的顺序存储

JVM 会对这些数据进行对齐/重排，以提高内存访问速度

对齐填充 (8 字节的倍数)

由于 JVM 的内存模型要求对象的起始地址是 8 字节对齐（64 位 JVM 中），因此对象的总大小必须是 8 字节的倍数。

如果对象头和实例数据的总长度不是 8 的倍数，JVM 会通过填充额外的字节来对齐。

比如说，如果对象头 + 实例数据 = 14 字节，则需要填充 2 个字节，使总长度变为 16 字节

因为 CPU 进行内存访问时，一次寻址的指针大小是 8 字节，正好是 L1 缓存行的大小。如果不进行内存对齐，则可能出现跨缓存行访问，导致额外的缓存行加载，CPU 的访问效率就会降低

new Object() 对象内存大小是多少

目前的操作系统都是 64 位的，并且 JDK 8 中的压缩指针是默认开启的

在 64 位的 JVM 上，new Object() 的大小是 16 字节（12 字节的对象头 + 4 字节的对齐填充）。

对象头的大小是固定的

  • 在 32 位 JVM 上是 8 字节
  • 在 64 位 JVM 上是 16 字节
    • 如果开启了压缩指针，就是 12 字节。

实例数据的大小取决于对象的成员变量和它们的类型。对于new Object()来说，由于默认没有成员变量，因此我们可以认为此时的实例数据大小是 0

假如 MyObject 对象有三个成员变量，分别是 int、long 和 byte 类型，那么它们占用的内存大小分别是 4 字节、8 字节和 1 字节

考虑到对齐填充，MyObject 对象的总大小为 12（对象头） + 4（a） + 8（b） + 1（c） + 7（填充） = 32 字节

JOL — 分析 JVM 对象工具

<dependency>
  <groupId>org.openjdk.jol</groupId>
  <artifactId>jol-core</artifactId>
  <version>0.9</version>
</dependency>

简单示例

public class JOLSample {
  public static void main(String[] args) {
    // 打印JVM详细信息（可选）
    System.out.println(VM.current().details());

    // 创建Object实例
    Object obj = new Object();

    // 打印Object实例的内存布局
    String layout = ClassLayout.parseInstance(obj).toPrintable();
    System.out.println(layout);
  }
}

对象的引用大小

在 64 位 JVM 上，未开启压缩指针时，对象引用占用 8 字节；开启压缩指针时，对象引用会被压缩到 4 字节

HotSpot 虚拟机默认是开启压缩指针的。

JVM 怎么访问对象

主流的方式有两种：句柄和直接指针

两种方式的区别在于：

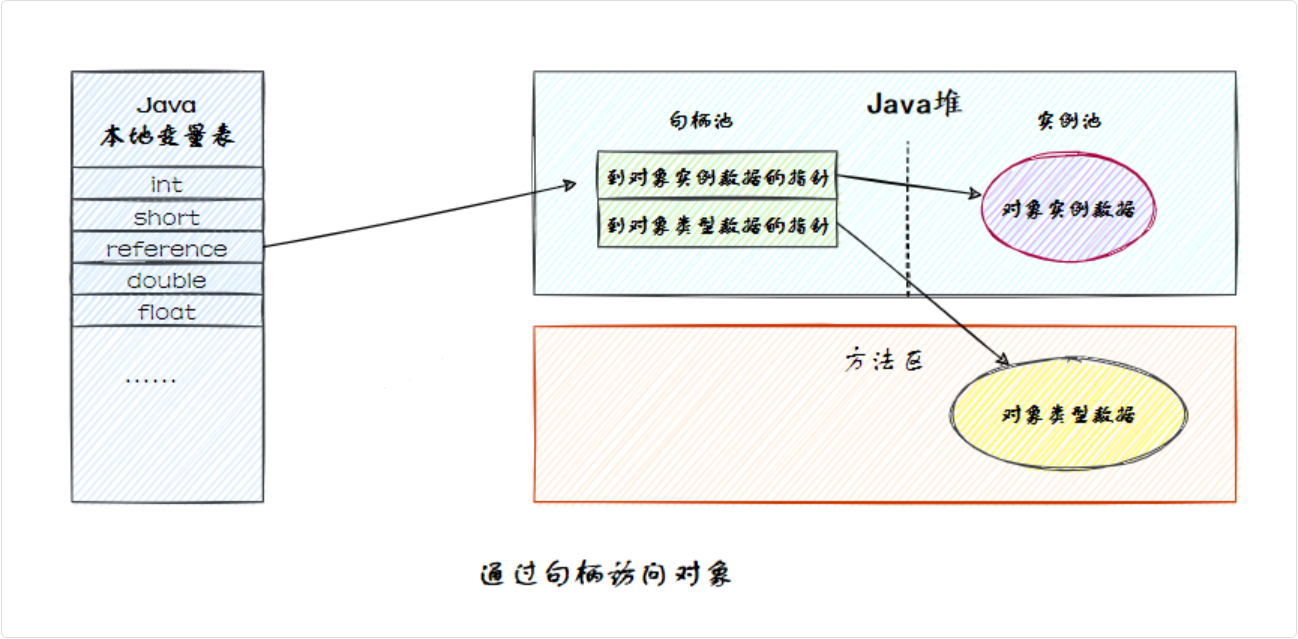

  • 句柄是通过一个中间的句柄表来定位对象的
  • 而直接指针则是通过引用直接指向对象的内存地址

句柄的优点是，对象被移动时只需要修改句柄表中的指针，而不需要修改对象引用本身

alt text
alt text

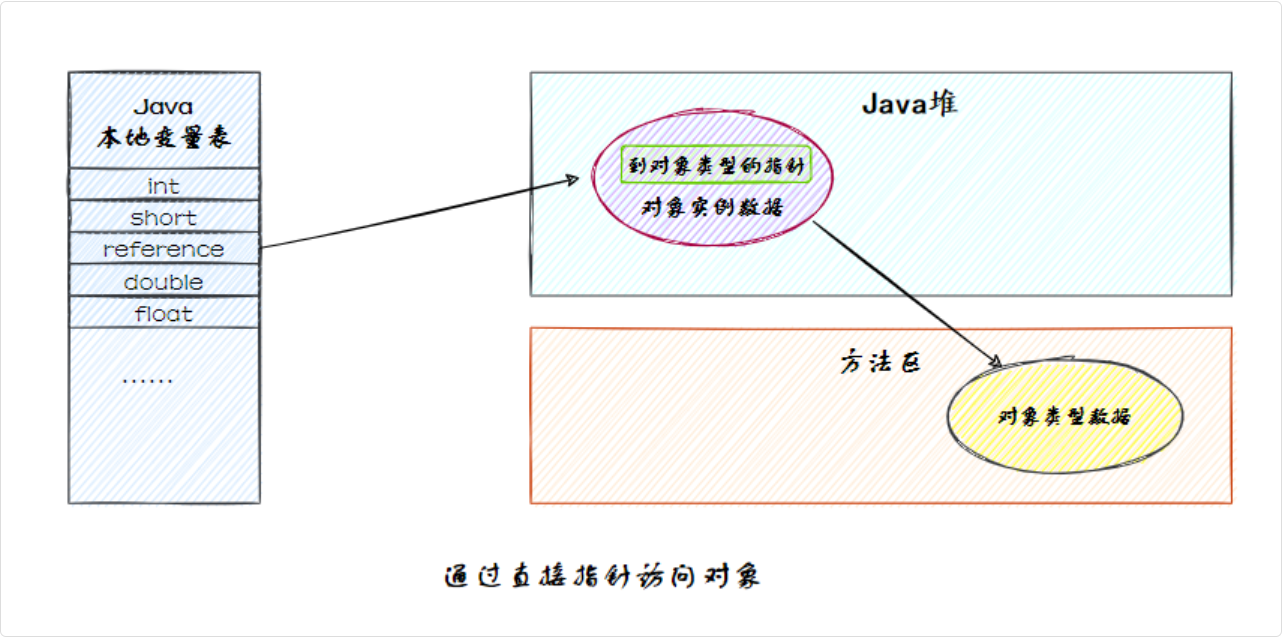

在直接指针访问中，引用直接存储对象的内存地址；对象的实例数据和类型信息都存储在堆中固定的内存区域

优点是访问速度更快，因为少了一次句柄的寻址操作。缺点是如果对象在内存中移动，引用需要更新为新的地址

HotSpot 虚拟机主要使用直接指针来进行对象访问。

alt text
alt text

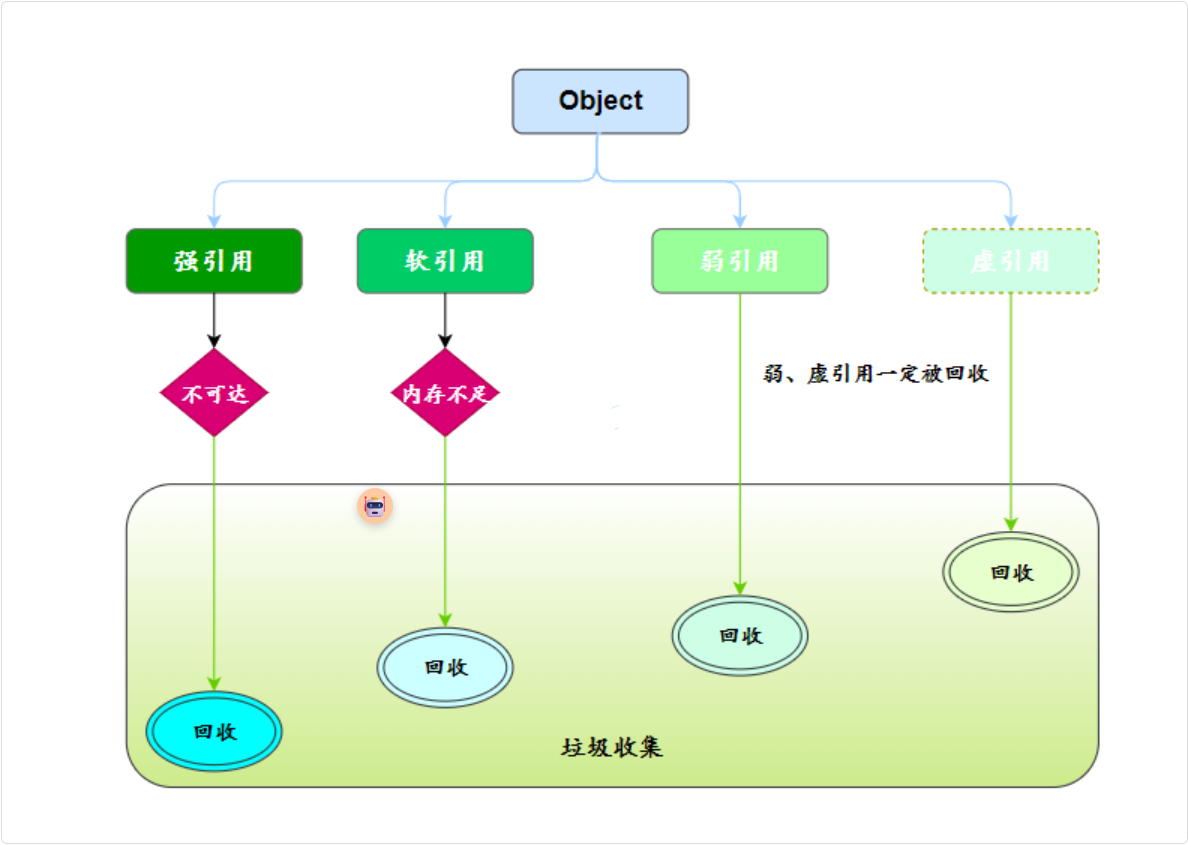

对象引用方式

四种，分别是强引用、软引用、弱引用和虚引用。

alt text
alt text

强引用

强引用是 Java 中最常见的引用类型

使用 new 关键字赋值的引用就是强引用，只要强引用关联着对象，垃圾收集器就不会回收这部分对象，即使内存不足

软引用

软引用于描述一些非必须对象，通过 SoftReference 类实现。软引用的对象在内存不足时会被回收

// softRef 就是一个软引用
SoftReference<String> softRef = new SoftReference<>(new String("PPP"));

弱引用

弱引用用于描述一些短生命周期的非必须对象，如 ThreadLocal 中的 Entry，就是通过 WeakReference 类实现的

弱引用的对象会在下一次垃圾回收时会被回收，不论内存是否充足

虚引用

虚引用主要用来跟踪对象被垃圾回收的过程，通过 PhantomReference 类实现。虚引用的对象在任何时候都可能被回收
